TS870 修理

 TS-870Sの故障品を戴いたが、電源投入後にエラーを履きまったく動作しないFunction-Fail品です。もったいないので、なんとか?時間を掛けて修理しなくなった。もし、使えない場合にはこのケースを利用してOriginal-SDR-Trcv(現行品のUpdate版)を製作したいと考えています。

内部を開けて観察すると、だれか?修理した痕跡が沢山ありますので、二度手間ではありますが、DSP基板のLSI\IC等の半田手直しをやる必要がありそうです。いずれにしても、時間を掛けて進めていくつもりです。進捗状況を記述しながら記録して行きます。

先般からのTS870S修理するために別途、中古品を購入しました。内部に使っているデバイスがディスコンになっているのと、コンデンサの液漏れによるメタル腐食や基板割れなどあり、2台を使っての一台を作り上げる事がベスト・ソリューションだと判断しました。

 今回、購入したTS870はたぶん、落下による全面パネル部(ボリューム等)への衝撃や曲がりによる不具合で一部動作していませんが、基本的な部分は動作しており、基板が奇麗で修理痕跡なし、更に7MHz受信など問題無く動作しています。

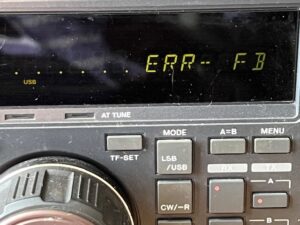

以前に購入(上画像の下)したものはULブザー音とERROR-FBなるコード(Erro-Listに記載無しで詳細不明)を排出しており、更に内部観察での痕跡から察すると幾度となく修理されていた様です。又、内部に基板腐食および基板割れが有り基板自体が最悪なので修理を断念し、今回購入したのを含めての2台を合体して1台の動作品を組み上げるしか無いと思いました。

今回、別途1台を購入した事で色んなパーツが利用できるので、今後の修理に役立つ事ができます。良しとしましょう?!!

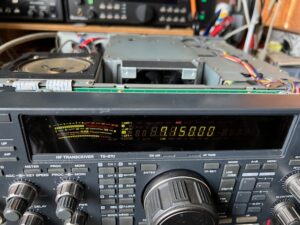

朗報として購入したTS870部のパネル部を以前購入品のものと交換したら無事に正常動作する事が出来ました。よかったよかった!! しかし、2台あるのですから、各々1台が使える様にするべきだと思いますので、現状の故障原因を究明し完全修理して各々のTS870として使えるようにするのがベスト・ソリューションかと思っています。

 先程(3/18日15:30分)、KenwoodのC,Sに問い合わせしていたError-Code:FBについては不明との返事を戴きましたが、Error-ListのFDとFEがPLL部不具合との事でFBもエラーコードが近いからPLL関係の可能性がある旨の電話を戴きましたが、エラーコードが近いからでは納得は行きません。。。が再度調査してみたいと思います。以前、修理始めた頃にミキサー部のスペクトラムを見た時にはレベル強度は詳細は不明ですが見えていたような気がします。ロックハズレでもなかったような?だいぶ時間がたってしまったので、再度調査したいと思います。

 TS870S修理にはトータル4万円弱の費用が掛かってしまいました。やはり、TS870S中古動作品を購入しとけば良かった気分はあるものの、TS870自体の回路構成などを理解いていませんでしたので、ここに来るまでの分析、調査などして理解が深まり更に楽しい時間を過ごせた事は非常に価値のある時間を費やす事ができました。年寄にはこの刺激を忘れない事が長生きの秘訣になるものと思います。

P.S:エラーコードと回路図のF行のB列が番地合っていればいいのですが!この回路図には番地記載がありませんでしたがSchematic-CADには記載があるかもしれませんね!! 推測するにPLL関係の可能性も無視できませんので、その部分の調査を実施する予定にしています。

TS870Sの修理後のエージングを行っていますが、7MHzなどで強い信号を聞くと歪んで聞こえるように感じて来ました。長く電源を入れていると色んな部分の問題が出てくるようです!!

今で出来ることは電源関係のコンデンサ等の交換した後にでも歪み率を測定したいと思っています。まだ、まだ、色んな不具合が出てくるかも知れませんが、あと24H程度のエージングを行う事にしました。

電源投入後は何も音不具合?を感ずる事もありませんでしたが修理後に放置する事での不具合なので、どこかの部品の劣化等を含めての不具合の可能性もありますので状態変化をモニターして様子見る事も必要かと思います。電源回路の電流値ですが、回路周辺温度は電源投入後より時間経過と伴って上がる傾向になりますので電流値としては何もなければ電流値は下がる傾向になるはずです。

そんな事で何か不具合が発生した際の警告として電源電流をモニター&プロットしていますので、何か急激な挙動があればアラームを出し電源電圧を停止する様にセットしました。
