TS870修理

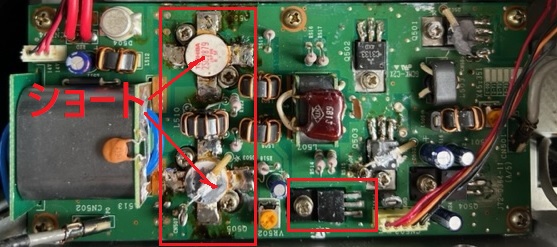

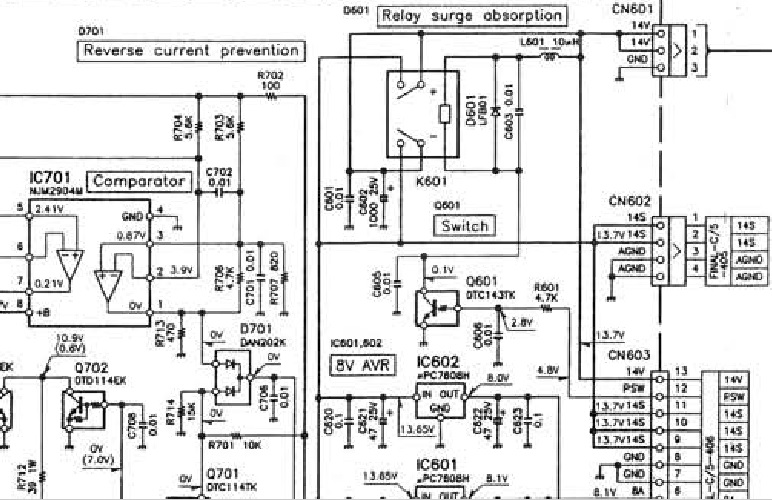

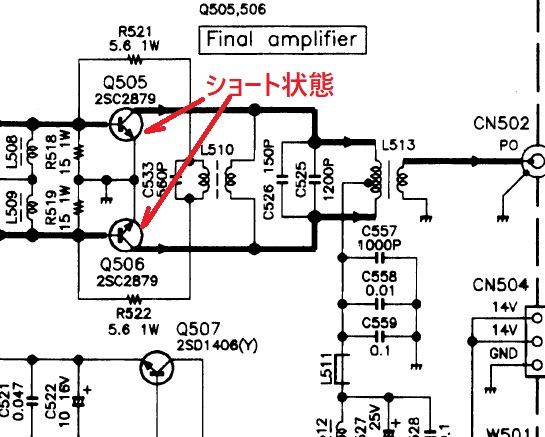

TS870s譲り品は電源を入れても起動しない問題を抱えており、内部電源関係かFinal-Unit部のProtectionあたりの障害により不具合を発生している可能性があるので、さっそく蓋を開けて内部観察を始めました。電源が入らない問題で気にしたのは100Wパワーアンプのプロテクト等のにより電源を入れない事もありそうだと、勝手に決め込み基板を覗いてみると、バイアス電圧部のQ507のピンを全て浮かしてあり、ファイナル・トランジスター2SC2879に問題がある事は間違いありません。トランジスター特性を観るとショート状態で不良でした。

基板を観た時から何かしらBias電流制御用トランジスターを保護してあったので、何かしらこのトランジスター故障による過電流が流れるので、対策用としてこおトランジスターを浮かせてあったようです。現在、更に故障解析中!!

小生の場合は100Wは必要ないのでこのトランジスターを外して使う事にしました。外部リニア(2ステージアンプ)で入力は100mWもあればフルパワー出力させる事が出来るので問題ありません。
