HF Power AMP@SEPP

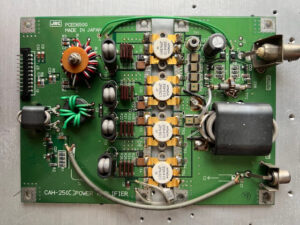

 小生は1月より2sk2727x4を使ったHF-Power Amplifier@SEPPを製作していますが、SEPP回路構成の所で足踏みしていましたがタイミング良く、JRCリニアのバックアップ基板2SK410x4を入手しました。以前、買っておいて2SK410を差し替えて、取り急ぎバイアスとLPFを追加したりして、なんとか動作させる事が出来ました。パワーは250W程度で、エキサイターをTRX-Duo(Red-Pitaya clone)+Pure-Signal(PDP)を使って簡単にIM3は-55dBc程度はクリアしています。

しかし、小生の本プロジェクト目的は2SK2727@SEPPを使ったものでの運用なので本筋に帰って製作を再スタートしなくてはなりません。備忘録としてこの画像をこのBlogに置いておきます。CADを使って基板を製作中です。基本的にはJRCの基板を元にして配置をしていますが、数回程度は基板の作り直しが必要かと思います。

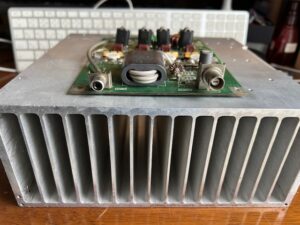

◎入手直後のヒートシンクとSEPP基板
