趣味で基板製作するために使っているソフトウェアはKicad言うもので使い方が分かりやすく利用しています。更にこのソフトウェアは無料で使えて性能が高いソフトです。たしか？今年の2月にVersion8にupdateしていたのですが、時間が取れず古いバージョンを利用していましが、ここに来てやっと時間が取れたのでWindows/MacにInstallして見ました。

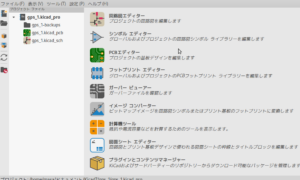

上写真はLinux版Debian12：Kicad-6のScreeshotですが、基本的な画面は同じでなので、そん色なく基板製作に利用しています。近年は自宅でのエッチングを行う事が無くなり、殆ど基板屋にて作ってもらう事が多くなりました。その際には基板データをメール添付して送られるので非常に手続きが簡単になりました。
Debian12-OSを使っている方はKicad-6がInstall されていますので、Version-8を使いたい方はソースを使ってコンパイルすれば利用可能になるものと思います。
普段、蛇の目基板を使って製作するには部品配置イメージする事が難しいのでKicadを利用すると現実的に見られますので非常に重宝します。この作業は予想以上に時間が掛かりますがイメージしやすく小生にとっては欠かせない作業の一つになっています。
