TS-830S 魔改造

　昨日(4/11日)、7MHzにてJQ2SIX(高橋さん)とのQSOにて、TS50SやTS120Vの改造の件について色々な魔改造話を聞き、自分でも魔改造が出来ないか！？小生の手持ちのリグの中でTS830が浮かんだ。アナログ受信機の中でも基本性能の高いリグとして有名あり、それを使って魔改造すると面白いアナログ送信機が造れそうなるイメージが浮かんで来ました。

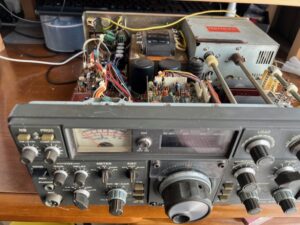

　早速、倉庫にあるTS830Sを探し出し内部を観察をすると基板劣化(基板割れ)等もあまり進んでおらず、使えそうです。今回の魔改造コンセプトはアナログ・Filterタイプの送信機とアナログPSN送信機を作る事です。構造としてはTS830筐体内部に２種類のゼネレータを入れたハイブリットたい希望があります。

１・アナログ・フィルター送信機

２．アナログPSN送信機

<現状と基本構成>　

　TS830SのIF基板は使わず新規回路を追加(Filter方式/アナログPSN方式の回路を切り替える)構成とする。その後のRF増幅回路部を使って100W出力を目指します。現行のProjectで進んでいるアナログPSNおよびデジタルPSNの片方のアナログPSN回路をこのTS830に組み込めるのでメリットがあります。フィルターについては先般、修理に使った2台のTS870の残り1台内部にある8.83MHz(3.1KHz帯域幅)があり、かなり魅力的なWiFi-SSB化が期待出来ます。TS830Sは455KHz=>8.83MHzのダブル・ヘテロダイン構造となっています。実は昨年にJA4HSN(平田さん)からQSPして戴いた455KHzのアナログPSN基板(津村さん基板)がありますのが、それを使えればいいのですが回路構成が古く、更に部品入手性が難しいのでその基板利用は断念する可能性が有ります！それと以前使っていたTS950SDX用DSP100もあるので455KHzゼネレータとして再利用の可能性可能性もあります。

<TS830Sが基板ワレ故障>

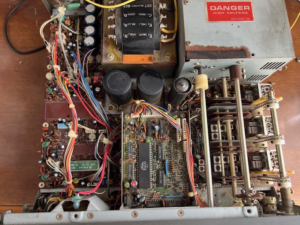

　このトランシーバーはIF基板クラークが多数有り、それを改修しながら利用していたのですが、基板クラークの広がりが進行したので補修を断念した経緯あります。そこで、倉庫に置いていたTS830Sを出して眺めてみると、多少なりホコリ＆ゴミはあるものの、IF基板を覗く部分はなんとか？使えそうな感じがしました。これで魔改造は行えそうです。

<TS830S回路構成>CW-Filter(270Hz+500Hz)が魅力的でした。
