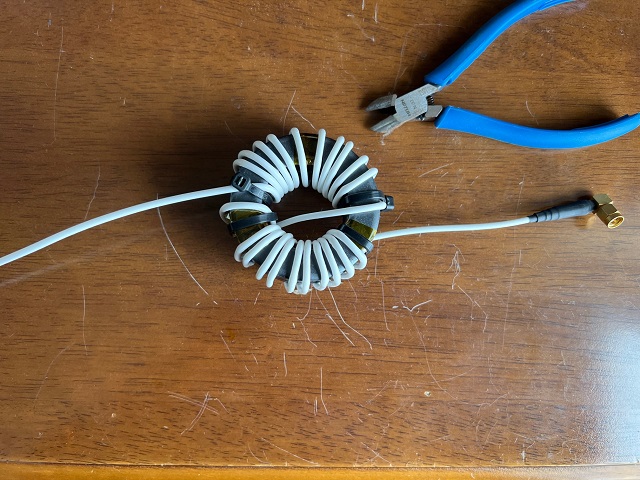

先般より1.8MHz用のM.Vアンテナを製作するためRFチョークを製作しています。以前に何度か!M.Vアンテナの製作経験はあるのすが、ワンショットの経験で長く使った事も無く、結果としてチョークも全部バラシテしまい、使える部品が無いために久しぶりRFチョークを製作する事としました。使用部品は手持ち在庫品から同軸をコアを有用して賄うことにした。トロイダルコアはFT-240#43を2個重ね構造としてテフロン同軸を使い22回巻きとしました。
今回のM.Vアンテナの製作目的はJARL九州主催のオール九州コンテストに参加するためで、多少なりとも手軽にコンテスト参加したいと考えたからです。M.V(Micro-Vert)アンテナは利用経験はあるものの長い期間使って事はなくワンショットでの利用でしかありません。そこで、今回は最低でも1年程度は利用できる様なものを製作したく、コアもケースに入れてものに入れる構造です。完成後の評価にて問題なければ設置場所はパンザマストにトップに上げる予定にしています。
ラジエタ部分は手持ちのアルミパイプを6m弱に繋ぎ、更にコイル部分はペットボトルにホルマル線を巻いたもので、一応はM.Vアンテナの形となりました。その後に5m高さの仮マストを設置しSWR&周波数合わせをいている段階で暗くなり作業終了となりました。今週末をメドに調整等を行いながら、飛びチェックを実施する予定です。
今回のコンテストは国内用なのでたぶん水平系のFull-sizeのInverted-Vのアンテナ良く製作も簡単なのですが、M.Vアンテナをマスト最上に設置しての比較をやったことが無いので,その試験評価を行って最終的なアンテナ選択の決定を行いたいと思っています。M.Vは受信レベルが低いので国内コンテストには向いているかも?
一応、夕方に12m孟宗竹の切り出したのでInverted-Vもすぐ作れる準備も出来ました。12m長の孟宗竹を搬送するのは予想以上に大変でした。
