7MHz Full-size Dipole Antenna

 ナガラ製品のTA-351なる4エレメント八木アンテナを上げていたのですが、SWRが悪いので仕方無く地上に下ろしてメンテナンスをする事にしました。そこで当分の間ですが、7MHzのFull-sizeダイポールアンテナを上げてみました。

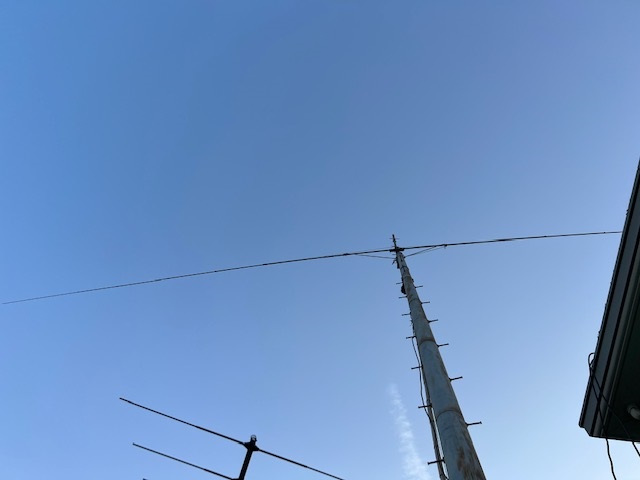

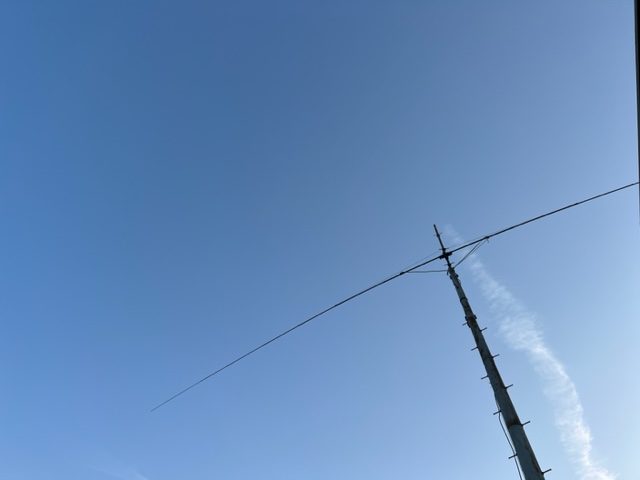

7MHzのフルサイズ寸法は片側10m(両側:20m)程度となりますが、地上で組み立てて、そのままマストに上げれば良く、簡単に上がりました。今回のロータリー・ダイポールの下に14MHzのFull-sizeダイポールを無給電スタイルでエレメント下にワイヤーをぶら下げる計画にしています。当初は7MHzだけで共振調整をさせた後に14MHzエレメントを追加して行く順序いしていますので、短期間は14MHzにはQRVする事が出来なくなりました。

このFull-sizeダイポールにした理由はこのアンテナとは別に7MHzアンテナ・エレメントを追加して電気的に3.5MHzに共振させたいと目論んでいます。7MHzの場合は2本並列の動作で3.5MHzの場合には7MHzエレメント2本を直列にして切り替える仕組みとしています。

又、今回はマスト頂上に1.8MHz用のMicro-Vertを付ける計画もしていますが、手持ちにコイル材料が無くネット購入する必要があり、若干時間が掛るものと思います。いずれにしても、ローバンドでの1KW免許を申請するための準備としています。

1.8MHz・・・Micro-Vert / 3.5MHz・・・Dip風 / 7MHz・・・Dip / 14-28MHzはTA-351 /50MHz・・・Delta-Loop
