　1.8MHz帯のアンテナを上げて以来、就寝前にワッチしていますが、関西方面のラグチューなどが強く入感してきます。そこで、強い方のアンテナを聞くとフルサイズのダイポール系の方が多いようです。
今期、1.8MHzの帯設備変更はFull-sizeのInverted-V(逆V)から40m長のInverted-L(逆L)にしたのですが、応答率が下がってしまった感があります。このInverted-Lアンテナに変更にした事でのアドバンテージもあり、マルチバンド化(他の周波数に出れる)や受信のノイズフロアーレベルの低下などであり、甲乙告げがたい状況になりました。

　そこで、応答率を向上するためのActionとして、現行の送信電力100W⇒200Wに上げる事での応答率Upが見込まれます。先般、製作したSiC(シリコンカーバイド)半導体のSWトランジスターを使った200Wリニア・アンプを新規・追加する事がベストソリューションかな？と思って来ました。

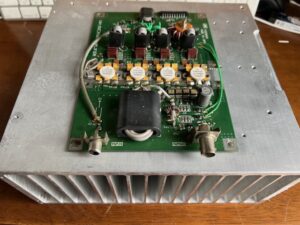

　既に7MHz用に製作したSiC-FET：IRFP254 x 4を使った200Wリニア・アンプの製作経験があり、それを1.8MHz専用に別途、製作する事が早道となります。まだ、以前製作に使った残り分が10個程度あるので、そのデバイスを利用できるので短期に製作が出来そうです。

　回路構成ですが、IMD的にはやはりSEPPスタイルにするのがベストかと思っています。当然、認証を貰う必要がありますが、年間計画に掲げた項目よりPriorityを上げて早めに製作する事にしました。

　WPXのCW-Contestに参加していた途中にてTS870Sトランシーバーの送信出力が低下する不具合が突然に発生しました。当初なにが発生したのか分からなかったのですが、落ち着いて確認してみるとパワーが数ワットになっていたのです。これで応答が無いのか分かりました。アンテナのSWRは問題無かったので、すぐリニア部の問題だと確信しました。

　このTS870Sは中古で購入したものですが、以前にFinalの2sc2789を交換した経験があります。参戦中ではありますが、内部アナリシスをやった結果、今回もそのトランジスターかと思ったのですが、その前段にあるドライブ回路にある2SC3133でした。このトランジスターは既にディスコンになっており、部品の供給が出来ないもので、今後どうするか？問題となりそうです。

　このTS-870SはCW専用機として購入したものでしたが、WPXコンテストに参加したものの、品質体力なくDownしてしまい、バックアップ用のTS950SDXに変えて参加せざるを得ない状況となっています。更に、このTrcvも既によろよろ状態のものなので、途中で送信停止になるかもと思いながら利用続けています。

　やはり、古い機械を使うと安心して使えない事を今回、あらためて経験してしまいました。小生の無線機の中には最新式のメーカ製が無いので、今後使えるものが必要でと痛感しています。現在はほとんどが自作機を利用しており、受信性能はSSB向けに特化した設計になっていて、メーカ製の性能には遠く及びまんので、CW実践機が必要と感じました。

　先般、1.8MHzのFull-sizeのInverted–Vから1/4λのInverted-Lに変更して以来、日歩国内コンディションを調査と交信を聴いたりしていますが、今夜は宮城県の石巻市のJE7GJB(森さん)とQSOが出来ましたが、長いQSBがありましたが、45~59まで降ってくるコンディションでした。小生の使っているアンテナは実験的なものであり、中途半端なInverted-Lなのであまり期待はしていませんでしたが、関東や東北なども強く入ってきているのだなあ！と改めて電波伝搬に興味を持ってしまうものでした。このアンテナにしてからはフロアーノイズが低くなりInverted-Vよりかは俄然、聴き易くなりました。そのお蔭で遠方が聞こえているのかも知れません！！

一応、1.8MHZの1/4λではありますが、3.5/7/14MHzとカップラーを使いながらでも使える様になり、CWで十分に楽しむ事が出来るので、この状態で秋シーズンまで評価し続けて行きたいと思います。

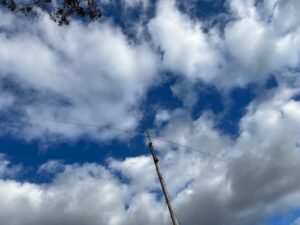

　先般、1.8MHzのInverted-Vを上げて運用していましたが、夏のコンディションになっているようで、ノイズは高く、更に遠くまで飛ばないので、打ち上げ角度が低い垂直型のアンテナの代表格であるInverted-L(逆L)アンテナを上げて実験する事にしました。

構造：垂直部23m　水平部17m？(未調整：SWR1.1@1.800MHz)共振点が低いので調整が必要

　1.8MHzアンテナ立て直しアイデアは今朝になってから突然に思いつき、実験したくなったのでアイデアを整理した後のお昼後からスタートして夕方18:00位でやっと完了する事ができました。今回は1.8MHzをターゲットにしますが、せっかく上げたこのアンテナを使い、マルチ・バンド運用が出来ればと考えています。

　アンテナの成果確認として1.8MHzと3.5MHzで飛び実験を行いましたが、2バンド共、3エリアまではほぼ59程度で飛んでいるようで、ちょいと安心しました。それと、アース関連では家鉄骨グランドに接続したり、ラジアルをループ化した強制バラン型を併用して利用しています。まだ簡単な改善処置しかやっていませんので、今度多少なり時間を掛けて飛ぶアンテナにしていくつもりです。
運用はスタートしたばかりなのでデータが無くよく飛んでくれているのか否かは不明です。当分はこの状態での評価を続けるしかありません。。。他のバンドも含めてこのアンテナでの運用になりますので、ちょいと楽しみです。
